燃氣閘閥使用說明書

1.范圍  本說明書包括了公稱通徑DN100mm~300mm、公稱壓力PN0.8MPa法蘭端連接的手動操作的燃氣閘閥。

2.用途

2.1本閥門用于城鎮(zhèn)煤氣、天然氣管道上作啟閉裝置。

2.2根據(jù)介質選用閥門的材質。

2.2.1球墨鑄鐵閥門適用于煤氣、天然氣等介質。

2.3適用溫度：

2.3.1球墨鑄鐵閥門適用溫度為≤120℃

3.結構

3.1燃氣閘閥基本結構見圖1

3.2易損件墊片，填料采用橡膠石棉板和氟橡膠，密封可靠。

4.操作

手動閥門用手轉動手輪，使閥桿上升、下降，從而帶動閘板上、下運動，開啟、關閉閥門。閥門上設有“開”“關”指示機構，順時針方向旋轉，閘板下降，指針指向“關”位置，閥門關閉。逆時針方向旋轉，閘板上升，指針指向“開”位置，閥門開啟。

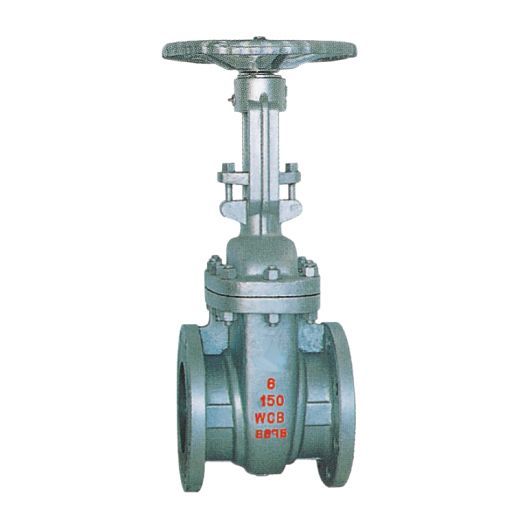

Z41H型美標閘閥

5.保管、保養(yǎng)、安裝和使用

5.1閥門應存放在干燥，通風的室內，閥門通道兩端應堵塞。

5.2長期存放的閥門應定期檢查，清除污物。應特別注意密封面的清潔，防密封面的損壞。 5.3安裝前應仔細核對閥門標志是否與使用要求相符。

5.4安裝前應檢查閥門內腔和密封面，如有污垢，應使用清潔布擦拭干凈。

5.5安裝前、后管路內必須吹掃干凈，保證管路內無殘留物

5.6管路試壓時，必須用加長桿手輪。關閉閥門且必須關閉到位(觀察指針位置)。手輪順時針方向旋轉為關閉，逆時針方向旋轉為開啟。

5.7閥門應定期排污吹掃，防止結焦。

5.8閥門應經常(10~15天)注油潤滑密封副及閥桿等運動副，減少開關扭矩及保護密封副。

燃氣閘閥的相關特點

表1  可能發(fā)生的故障、原因及消除方法
